LM-101LB branddetectie draadloze online alarminstructie
1, korte introductie
LM-101LBFIRE Detecteer draadloos online alarm is een soort rookalarm met foto-elektrische rookdetectie en draadloze online alarmfunctie, wanneer een van de alarmen rooksignaal detecteert, zou het draadloos alarmsignaal kunnen verzenden, andere alarmen alarm triggeren (zie effectieve transmissie-afstand , Herinner je eraan dat er gevaarlijke gevallen (branden) in de tijd gebeuren ..
2, kenmerk
◆ Foto-elektrische rookdetectie;
◆ Hoge gevoeligheid;
◆ laag stroomverbruik;
◆ Aantal online set Gratis
3, technische parameters
(1) Executive Standard: BS EN 14604-2005
(2) Werkspanning: DC9V (voor rookmelder)
DC4.5V (voor draadloos online: 1.5vx3pcs)
(3) Werkstroom :: DC9V Quiescent Current≤12ua
DC9V-alarmstroom <20mA
DC4.5V quiescent stroom≤230ua
DC4.5V Werkstroom≤4ma
(4) Alarm Decibel: ≥85DB / 3M
(5) Alarmindicator: rode LED
(6) Online / Learn-indicator: rood / groen LED
(7) Frequentie: 433.92MHz
(8) Verzendafstand: Ruim rechte afstand <60m
(9) Werktemperatuur: -10 ℃ ~ + 40 ℃
(10) Ambient vochtigheid: ≤95% RH (geen condensatie)
(11) Lage batterijtest: DC9V (voor rookmelder) <7.35V
Een kort alarmgeluid in ongeveer elke 43 seconden
DC4.5V (voor draadloos online) <3.3v
Een kort alarmgeluid in ongeveer om de 60 seconden

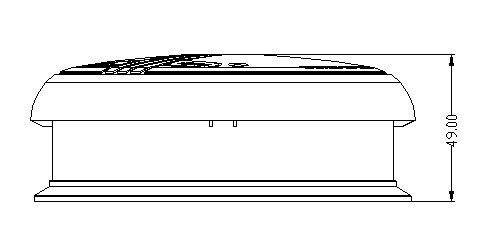

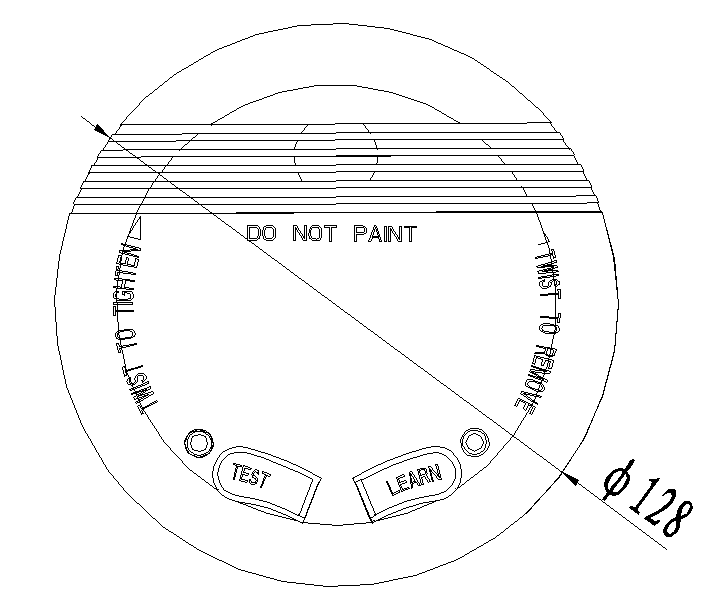

4, uiterlijk en dimensie (figuur 1)
Figuur 1
5, gebruik

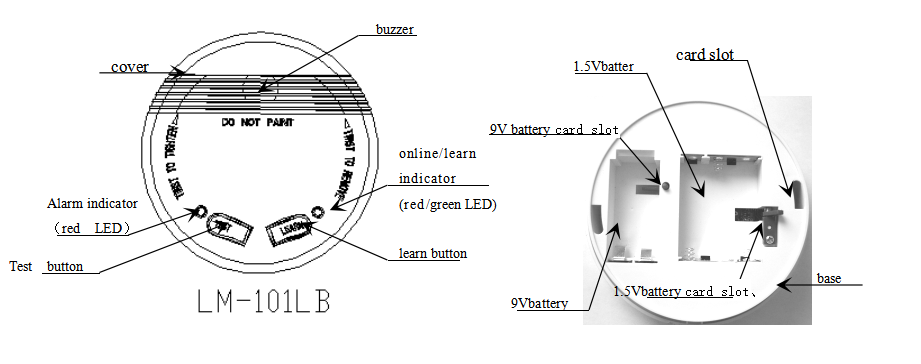

(1) Functieschema van afdekbodemplaten (figuur 2)
Figuur 2

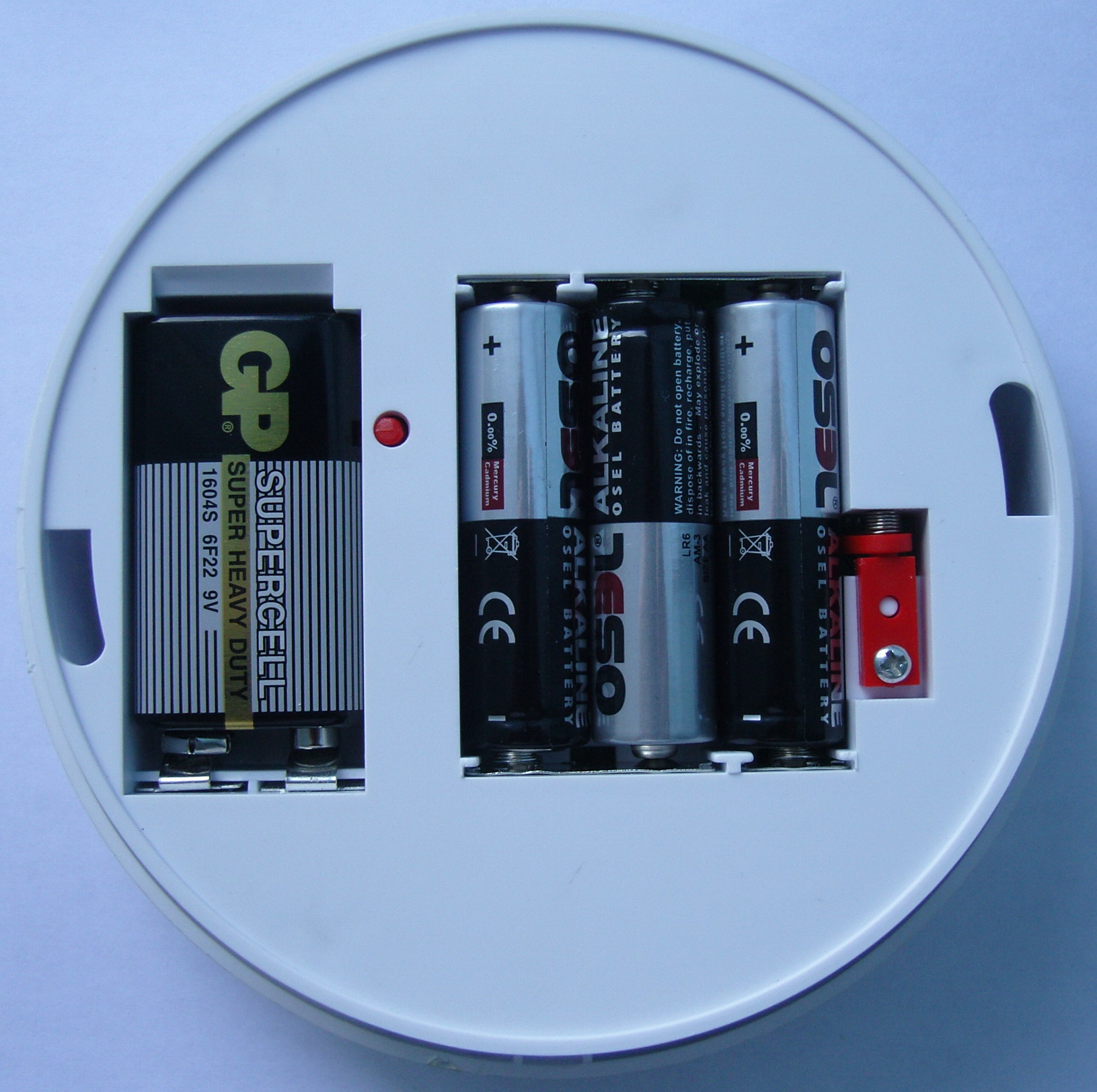

(2) Batterijhouder (Figuur3)
A Haal het product uit de verpakking van de verpakking, draai de montageplaat tegen de klok in, neem de 9 V en 1,5 V-batterij uit, verwijder respectievelijk de beschermende film op de batterij.
B, zet 9 V batterij in het batterijvak en let op het symbool van de batterij polariteit in compartiment;
C, Draai het Bayonet Lock Rocker naar Inwall voordat u 1.5V batterij in compartiment plaatst en let op het symbool van de batterij polariteit in compartiment;
D, AIM verhoogde twee haken op montageplaat tot twee kaartsleuf op de basis. Roteer montageplaat met de klok mee tot haken volledig in de kaartsleuf komen.
figuur 3
(3) Test / Online / Verwijder geheugen
Producten hebben de normale werkstatus ingevoerd nadat de stroom- en alarmindicator (rode LED) over elke 43s knippert.
test…
Druk op de TEST-knop, ALARM Stuur duidelijk Luide alarmsignaaltoon, alarmindicator (rode LED) is snel knipperend, online / Learn-indicator (rood / groen LED) knippert en verzendt draadloos alarmsignaal (online producten op effectieve afstand) dezelfde tijd. Het laat zien dat het alarm in de normale werkstaat is. We kunnen ook kunstmatige blazende rooksteun aannemen ..
Set / Online ...
Host-instelling ... Neem een van het product (online nodig twee of meer producten), druk op de leerknop zodra ,, indicatielampje (rood / groen LED) eenmaal gewijzigd, eenmaal ingesteld op groene indicatorstatus;
Slaaf instelling ... Installatie van andere producten op rode lichttoestand.
Online…
1, wanneer de instelling correct is, drukt u op de testknop op de host en houd deze vast tot de alarmindicator (rode LED) en online / Learn-indicator (rode / groene LED) die continu knippert, het alarms-alarmsignaal op de dezelfde tijd ;
2, nadat de slaaf het online signaal van de host ontvangt, knippert Learn Indicator continu. De alarmen beginnen
Om tegelijkertijd te alarmeren en alarmlamp (rode LED) is uit.
3, na de online instelling, haalt u er een van alarmen uit om op de testknop te drukken, de restproducten zenden alarm en knipperen continu.
Verwijder geheugen ... Neem één product niet online nodig. Druk op IT's Learn-knop om groene staat in te stellen. Druk op Testknop op Normale alarmstatus en vervolgens alarmindicator (rode LED) en online / Learn-indicator (rood / groen LED) knippert continu, het is: de producten hadden het huidige online geheugen verwijderd.

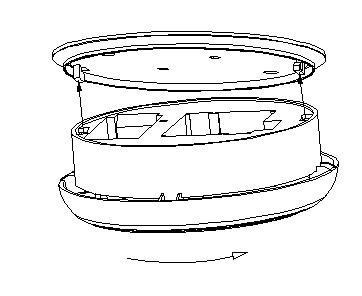

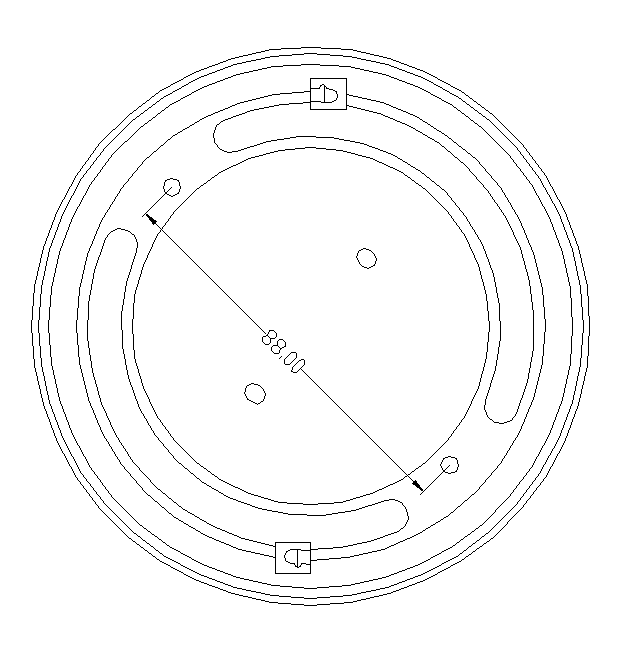

6, installatie schets kaart (figuur4)
(1) Kies een geschikte installatiepositie en effectieve communicatieafstand;
(2) Boor volgens de gaten van het installatiebord een gat in de benodigde plaats van plafond en spul de plastic nagelzit in het gat;
(3) Gebruik de schroef om het installatiepaneel op plastic nagelzadel te bevestigen;
(4) De twee detectorbasis haak in de detectorsleuf insluiten. Draai de rookmelder met de klok mee om het vast te zetten aan het installatiepaneel stevig.
(5) Voer na de installatie de actuele communicatietest uit om de communicatiefout te voorkomen.
Figuur 4
7, onderhoud
(1) Het is beter om het rookalarm wekelijks te testen.
(2) Maak het alarm om de drie maanden schoon. Neem bij het schoonmaken de batterij eruit. Na het reinigen van de afwerking drukt u op de toets Test om de online toestand te controleren.
(3) Als u vindt dat de producten niet in de normale werkstaat zijn, controleert u eerst de batterij. Als het probleem niet kan worden verwijderd, moet u dan niet alleen demonteren. U zult de service van de professional zoeken.
8, falen-analyse en eliminatie
falen fenomeen | Analyse van oorzaken | eliminatiemethode | opmerking |
Geen reactie van de testsleutel | 9 V-batterijen zijn niet correct geïnstalleerd | Let op de polariteit en installeer 9 V-batterijen correct. | |
Geen reactie van de leersleutel | 4.5V-batterijen zijn niet correct geïnstalleerd | Let op de polariteit en installeer 4,5 V-batterijen. | |
Maak het algemene alarm klinkt ongeveer elke 43 seconden. | 9 V Batteries'vltage is laag | Wijzig 9 V-batterij | |
Maak tijdelijke alarm klinkt ongeveer elke 60 seconden. | 4.5V-batterijen'vltage is laag | Verander 4.5V-batterij |
9, punten voor aandacht
(1) Installeer het product niet in de volgende omgeving, zoals hyper thermisch, vochtig, stoffig, keuken, badkamer enzovoort;
(2) Let bij het installeren op dat er geen objecten zijn die onderdak van flitser en blokkeren het maken van geluiden voor het alarm.
(3) Installeer verschillende online producten om te voorkomen dat ze de effectieve communicatieafstand of objecten die communicatie zullen blokkeren.
10, punten voor verlaten producten
(1) De pakketten bestaan uit hernieuwbare zaken en gebruik ze alsjeblieft zo circulair mogelijk;
(2) De batterijen en afval elektrische apparaten die zijn gebruikt, kunnen niet worden verlaten met normaal huisvuilnis.
11, aanbevolen vervangende batterijen
Paar herten 9v 6f22
GP 9V 1604S
Mustang 9V 6F22
Paar herten 9v 6LR61
GP 9V 1604A
Paar herten 3 x 1.5v LR6 / AA
GP 3 x 1.5V GP15AU
Mustang 3 x 1.5V LR6 / AA
