KD-122LA draadloos onderling verbonden branddetecterend alarm
Handleiding
1. KORTE INLEIDING
KD-122LA Draadloos onderling verbonden brand het detecteren van alarm is een foto-elektrisch rookalarm met een laag stroomverbruik. Intern precieze analoge schakeling, digitaal circuit en draadloze transmissiescircuit maken het detectiewerk stabieler en betrouwbaarder. Het heeft een draadloze interconnectiefunctie, wat betekent wanneer een eenheid alarm maakt, andere onderling verbonden eenheden binnen het interlink-bereik zullen tegelijkertijd alarmeren. Dit product heeft een klein volume en de ingebouwde batterij met grote capaciteit kan een levensduur van 10 jaar bieden.
2. Productkenmerken
Foto-elektrische rookdetectie
Betrouwbare prestaties en minder hinderlijke alarmen
Nauwkeurig analoog schakeling en digitaal circuit
Laag energieverbruik
Kleine maat
Interlink bereik> 100m (open veld)
Levensduur van 10 jaar
3. Technische specificatie
technische parameters | Rookdetectie | |||
Spanning | DC3V (ingebouwde CP605050) | |||
Laagspanningsinspectie | 2.2V | |||
Actueel | Alarmstroom | Ruststroom | ||
≤120mA | ≤2ua | |||
Status display | Normale rookdetectie | LED (rood) knippert eenmaal ongeveer elke 344 seconden, geen alarmgeluid | ||
Rookdetectie of sleutel test | LED (rood) knippert en continu alarm wordt gegeven | |||
Detectie met lage gevoeligheid (stille modus) | LED (rood) knippert elke 10 seconden, geen alarmgeluid, annuleert automatisch een lage gevoeligheidsdetectie ongeveer 9 minuten later | |||
Alarmgeheugen | LED (groen) knippert 3 keer ongeveer elke 43 seconden en stopt 24 uur later. De eerste keer dat u op Test / Mute-knop drukt nadat het alarm is gemaakt, zal de detector een speciale alarmmodus hint. | |||
Einde van het leven | Na inschakelen en werken gedurende 10 jaar, wordt de waarschuwing van het einde van de levensduur gemaakt. De zoemer piept 3 keer per 43 seconden. | |||
Laagspanningsinspectie | LED (rood) knippert ongeveer elke 344 seconden, piept ongeveer elke 43 seconden. | |||
Alarmloudness | ≥85DB / 3M | |||
Draadloze interconnectie | Radiofrequentie | 868MHz | ||
Interlink-bereik | ≥100m (open veld) | |||
Interconnectie / Leer indicatie | Rode LED is stabiel op betekent dat het product moet leren. Rood LED-knippert betekent signaaloverzending. Groene LED zijn stabiel op betekent dat het product klaar is om identificatiecode te verzenden. Groen LED-knippert: het apparaat heeft draadloos signaal ontvangen. | |||
overdrachtssnelheid | ||||
Werktemperatuur | -10 ℃ ~ + 40 ℃ | |||
Luchtvochtigheid | ≤95% RH (geen condensatie) | |||

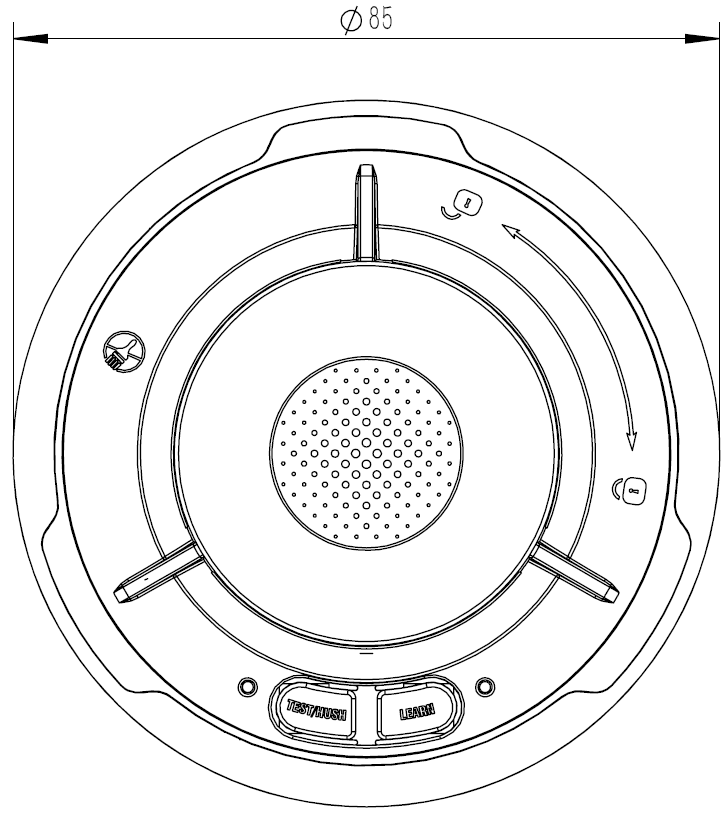

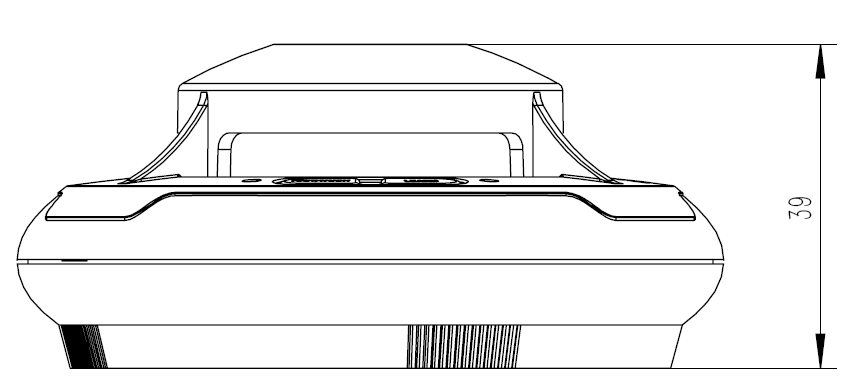

4. Uiterlijk en afmetingen (figuur. 1)
5. Installatie

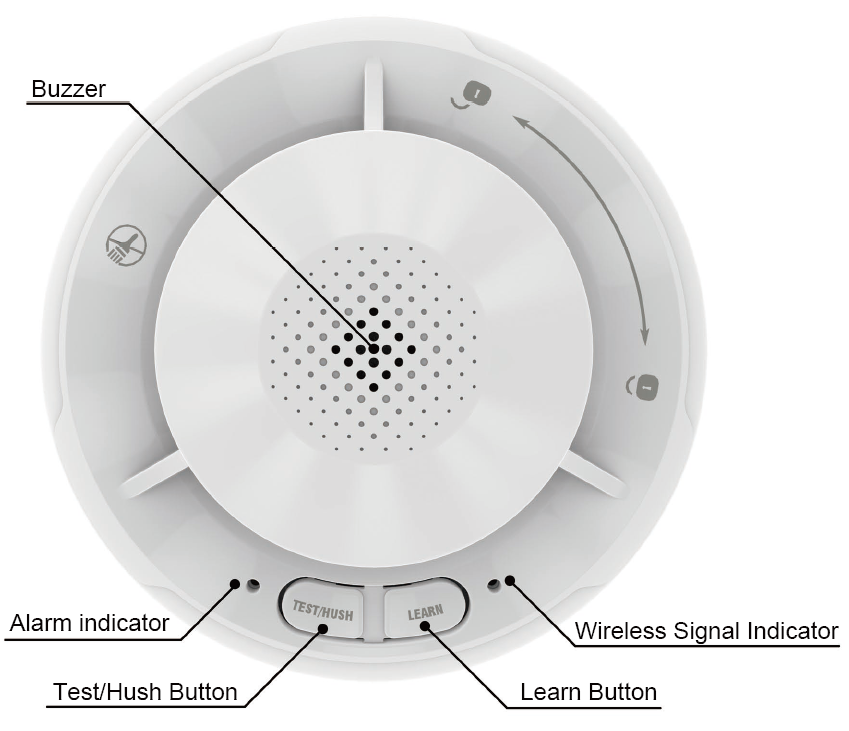

5.1 Functioneel diagram (figuur 2)
Figuur 2
5.2 Installatie-instructies

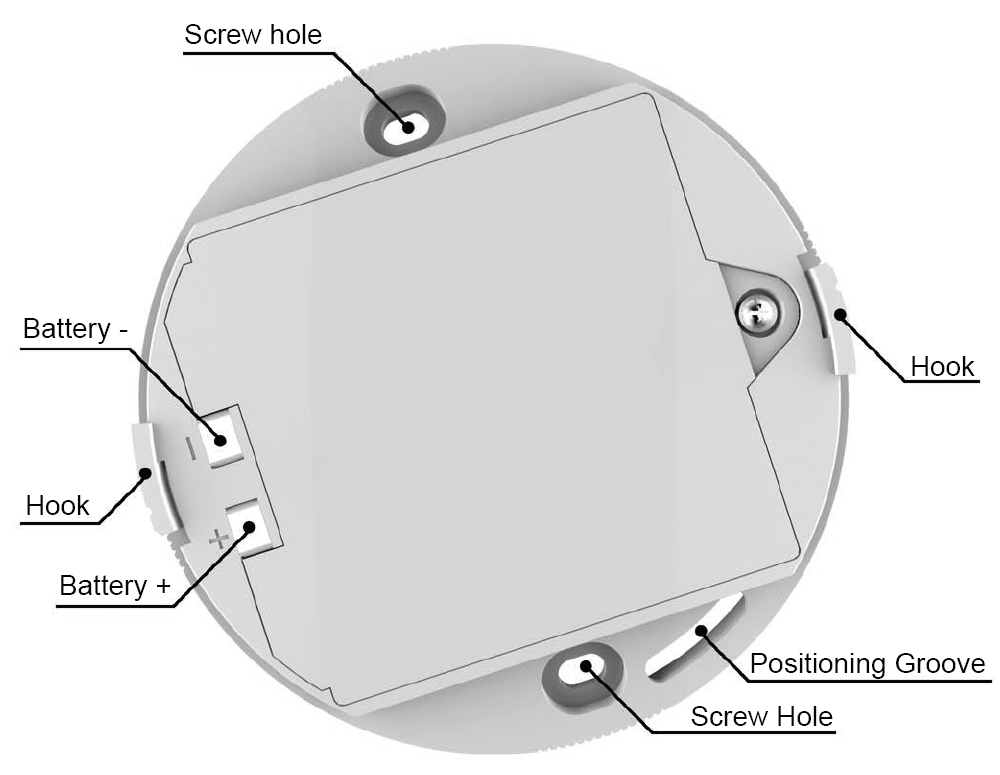

5.21 Houd de montageplaat tegen de geselecteerde installatiepositie op het plafond en markeer het midden van de gaten met een potlood. Boor een gat door de potloodmarkeringen en gebruik de bijgevoegde schroeven en ankers om de montageplaat te bevestigen. (Zie figuur 4)

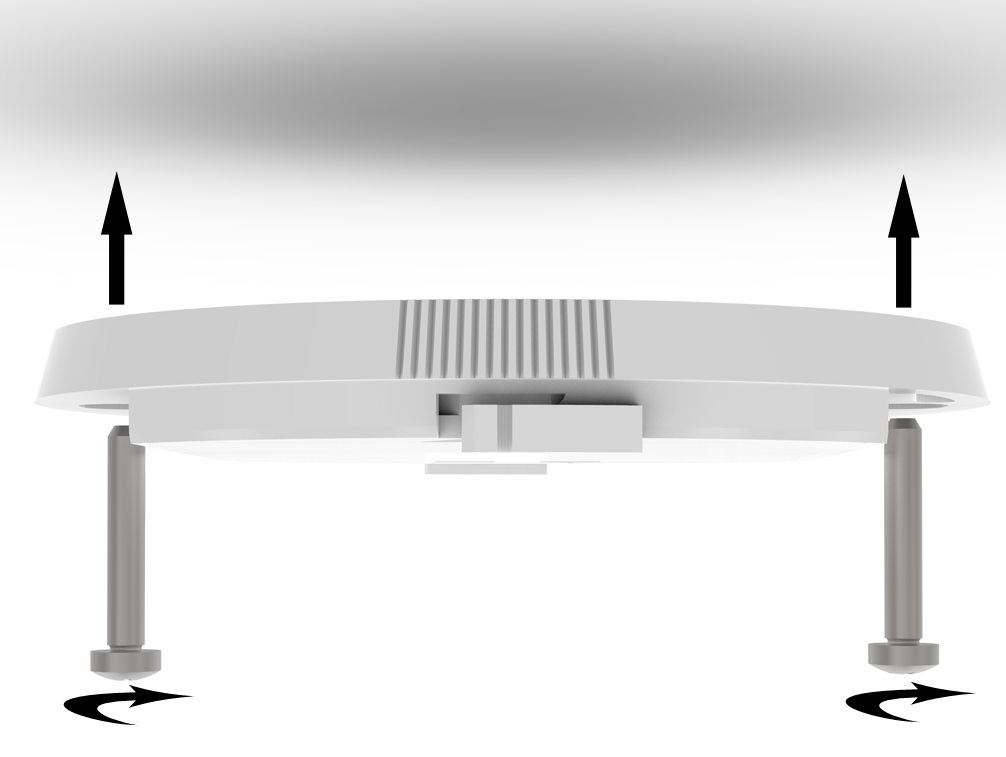

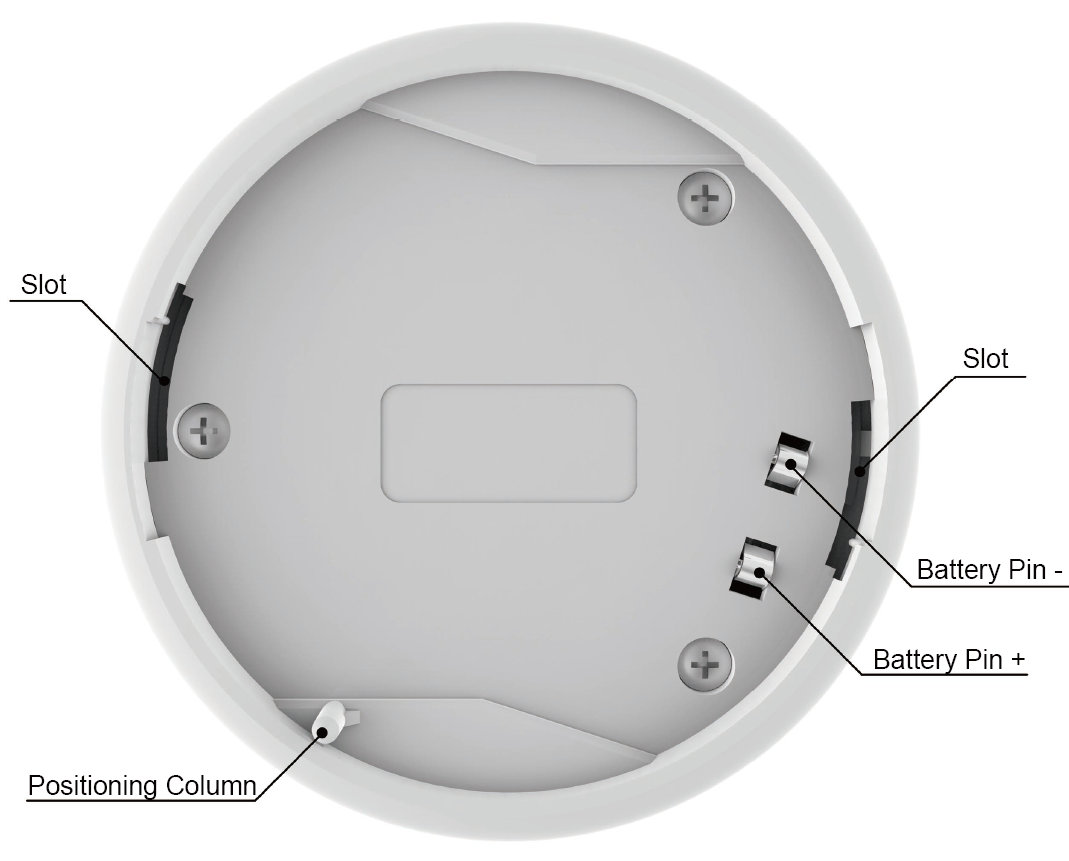

5.22 Steek de haak van de montageplaat naar de gleuf van het alarm, de positie van de positioneringskolom moet ook uitlijnen met de positioneringsgroef. Draai het alarm met de klok mee totdat deze op zijn plaats klikt.
Figuur 4
OPMERKING: als u het alarm niet kunt roteren na het insecten van de haak in de sleuf, controleert u of de kolom Positioneringskolom met de positioneringsgroef ligt.
5.3 Aanbevolen locaties voor rookalarmen en locaties om te voorkomen
5.3.1 Aanbevolen locaties voor rookmelders
Installeer ten minste één rookalarm in elke slaapkamer
Als u het rookalarm in een doorgang installeert waarvan de breedte minder dan 3M is, installeer deze dan in het midden en installeer deze elke 12m één eenheid.
Minstens 1,5 m van fluorescentielamp of neonlamp. (In geval van elektronische interferentie).
Minstens 3m van de badkamer.
Minstens 6m van de keuken of fornuis.
Minstens 30 cm van de lampen.
Zoek het rookalarm in het midden van de kamer. Als je het niet kunt, installeer het dan minstens 1 m van de muur.

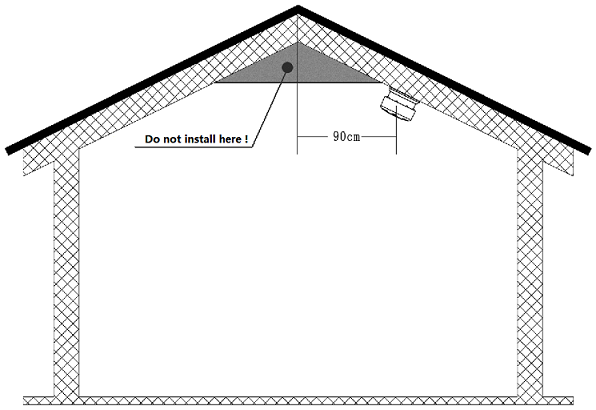

Als u het rookalarm op het hellende of piekplafond installeert, is de installatiepositie ten minste 90 cm van het hoogste punt.
5.3.2 Locaties om te vermijden
In de garage. Producten van verbranding zijn aanwezig wanneer u begint met uw auto.
In de buurt van verse luchtopeningen, fans, airconditioner of andere opvlammende gebieden.
In stoffige gebieden. Stofdeeltjes kunnen overlastalarm veroorzaken of niet alarmeren. Het insectenscherm kan slechts een deel van de insecten of stof belemmeren.
Gebieden waar metaalschild met een RF-signaal blokkeren.
In een gebied waar de temperatuur van minder dan 0 ℃ kan vallen of boven de 40 ℃ stijgt.
In vochtige gebieden. Badkamer. Keuken.
6. Functie
6.1 Leer interconnect
Bevestig alle alarmen die moeten worden onderling verbonden met de montageplaat en draai de klok in.
Neem een als Master, druk op de knop Learn to Green (de signaalindicator
Schakel over van rood / groen / geen kleur).
Neem de tweede als slaaf, druk op de knop Learn To Red en druk vervolgens op
De testknop van Master One 1-2 seconden, de LED van de Master Start
Knippert en stop dan, ondertussen ontvangt de slaaf je het signaal dan de rode LED begint te knipperen en te alarmeren en later stoppen, wat betekent dat deze twee stukken met succes zijn verbonden.
OPMERKING: Als u nog meer stukken hebt om in hetzelfde systeem in elkaar te houden, herhaalt u de laatste bewerking en sluit ze aan met de MASTER One,
Druk op de leerknop van de MASTER in geen enkele kleur nadat alle apparaten zijn aangesloten.
6.2 Testbediening:
Druk op de testknop van Master en laat (ongeveer 10 seconden) niet los totdat de slaven het signaal en het alarm samen ontvangen, de testbewerking heeft
voltooid. Wanneer u op de testknop van slaaf drukt, zal de Master
Ontvang het signaal en het alarm. Den het leren van interconnectie is voltooid.
6.3 Verwijder geheugen:
Druk in enkele seconden op de LEER-knop naar de groene toestand, de LED begint te knipperen betekent dat het geheugen wordt verwijderd.
Note1: alle rookmelders van dit model hebben draadloze interconnectiefunctie. Het vereist ten minste twee rookmelders. Binnen effectief Interlink-bereik kunt u zoveel mogelijk eenheden verbinden als u wilt. We raden u aan de interconnectiewerking te leren voordat u het product op het plafond installeert, om uw operatie efficiënter te maken.
Note2: het interlink-bereik van dit product is ≥100m (open veld). Maar aangezien verschillende constructie een ander effect op de transmissieafstand zal hebben, als er product is dat niet onderling verbonden kan worden, past u de installatiepositie van het product aan.
6.4 Bedrijfsmodus
Testen
Druk op de testknop en het product gaat in de alarmmodus. Het maakt piepjes die luider zijn dan 86dB. De alarmindicator (rood) knippert.
Standby-toestand
In standby-toestand detecteert het rookalarm elke 10 seconden. De alarmindicator knippert elke 344 seconden om aan te geven dat het rook-alarm correct werkt. Wanneer het de verbrandingsproducten zelt, klinkt het alarm. En de alarmindicator (rood) knippert tegelijkertijd, totdat de lucht duidelijk is.
Stilte-modus (lage gevoeligheid)
Wanneer het in alarmconditie is, drukt u op de knop Test / Hush en het product zal de stilte-modus invoeren. De alarmindicator knippert elke 9 seconden en er zal geen hoorbaar geluid worden gehoord, tenzij rook dichter wordt. Dat duurt ongeveer 9 minuten. Als u nogmaals op de toets Test / Hush drukt, eindigt de stilte-modus.
Laagspanningswaarschuwing
Wanneer de batterijspanning te laag is, maakt het product elke 43 seconden korte piepjes om de gebruiker te waarschuwen, totdat de batterijspanning voldoet aan de werkspanning van het rookalarm.
Alarmgeschiedenis
Wanneer de alarmindicator (groen) 3 keer elke 43 seconden knippert, betekent dit dat alarm is gemaakt. Controleer of er brandrisico is in het detecteren van gebied. Deze indicatie zal 24 uur later eindigen.
Rookkamer Degeneratie WAARSCHUWING
De werkomgeving en de tijd zullen de degeneratie van de rookkamer veroorzaken. Wanneer het product elke 43 seconden 3 korte pieptonen maakt, geeft het een einde-of-unit-life aan. Je moet het rookalarm vervangen door een nieuwe.
7. Onderhoud
7.1 Test het rookalarm per week door op de toets testen.
7.2 Reinig het rookalarm met een droge doek. Gebruik nooit water, reinigingsmiddelen of oplosmiddelen om schoon te maken, omdat ze het apparaat kunnen beschadigen. Voorkomen dat het vreemd lichaam het apparaat binnenkomt.
7.3 Als het rook-alarm niet goed werkt, demonteer het apparaat niet zelf. Zoek de service van de professionals.
8. Punten voor verlaten producten
8.1 Het verpakkingsmateriaal is verlengbaar, dus doe alsjeblieft je best om het te recyclen.
8.2 Zoals dit product is ingebouwde niet-vervangbare batterij, kan dit apparaat niet worden verlaten met normaal huisvuilnis.
