KD-122LE-rookmelder
Handleiding
Document Referentie:Qsp0701-B-2122LE-401
Versie:A / 2
Schrijver:Liu XueyongDatum:2020.06.09
Auditor:Fang YongdaDatum:2020.06.09
Goedgekeurd door:Lange XinlinDatum:2020.06.09
1. KORTE INLEIDING
KD-122LE draadloos interconnectbaar rook-alarm is een draagbaar, foto-elektrisch rookalarm met een laag stroomverbruik. Intern precieze analoge schakeling en digitaal circuit maken de detectie-werk stabieler en betrouwbaarder. Het heeft een interconnectiefunctie met behulp van radiofrequentielink, wat betekent wanneer een eenheid alarm maakt, andere onderling verbonden eenheden binnen het interlink-bereik zal tegelijkertijd alarmeren.
2. Productkenmerken
Foto-elektrische rookdetectie
Betrouwbare prestaties en minder hinderlijke alarmen
Nauwkeurig analoog schakeling en digitaal circuit
Laag energieverbruik
Kleine maat
Draagbaar
Interlink-bereik> 100m (vrij veld RF868MHZ)
3. Technische parameters
technische parameters | Rookdetectie | |||
Spanning | DC1.5V * 2 AAA | |||
Lage batterijwaarschuwing | 2.2V | |||
Actueel | Alarmstroom | Ruststroom | ||
≤120mA | ≤2ua | |||
Status display | Standby-toestand | LED (rood) knippert eenmaal ongeveer elke 344 seconden, geen alarmgeluid | ||
Alarmconditie of test | LED (rood) knippert en continu alarm wordt gegeven. | |||
Stilte-modus | LED (rood) knippert elke 10 seconden, geen alarmgeluid, stopt de stilte-modus ongeveer 9 minuten later automatisch. | |||
Alarmgeheugen | LED (groen) knippert 3 keer per 43 seconden en stopt 24 uur later. De eerste keer dat u op de testknop drukt nadat het alarm is gemaakt, zal de detector een speciale alarmmodus hint. | |||
Einde van het leven | End-of-Life Warning Wordt gemaakt. De zoemer piept 3 keer per 43 seconden. | |||
Lage batterijwaarschuwing | LED (rood) knippert elke 344 seconden, piept ongeveer elke 43 seconden. | |||
Alarmloudness | ≥85DB / 3M | |||
Draadloze interconnectie | Radiofrequentie | 868MHz | ||
Interlink-bereik | ≥100m (gratis veld) | |||
Interconnectie-indicatie | Rode LED is stabiel op betekent dat het product moet leren. Groene LED zijn stabiel op betekent dat het product klaar is om identificatiecode te verzenden. Groene LED-knipperende middelen Interconnectie is voltooid. | |||
Werktemperatuur | -10 ℃ ~ + 50 ℃ | |||
Luchtvochtigheid | ≤95% RH (geen condensatie) | |||
4. Uiterlijk en afmetingen (figuur 1)
Figuur 1
5. Installatie

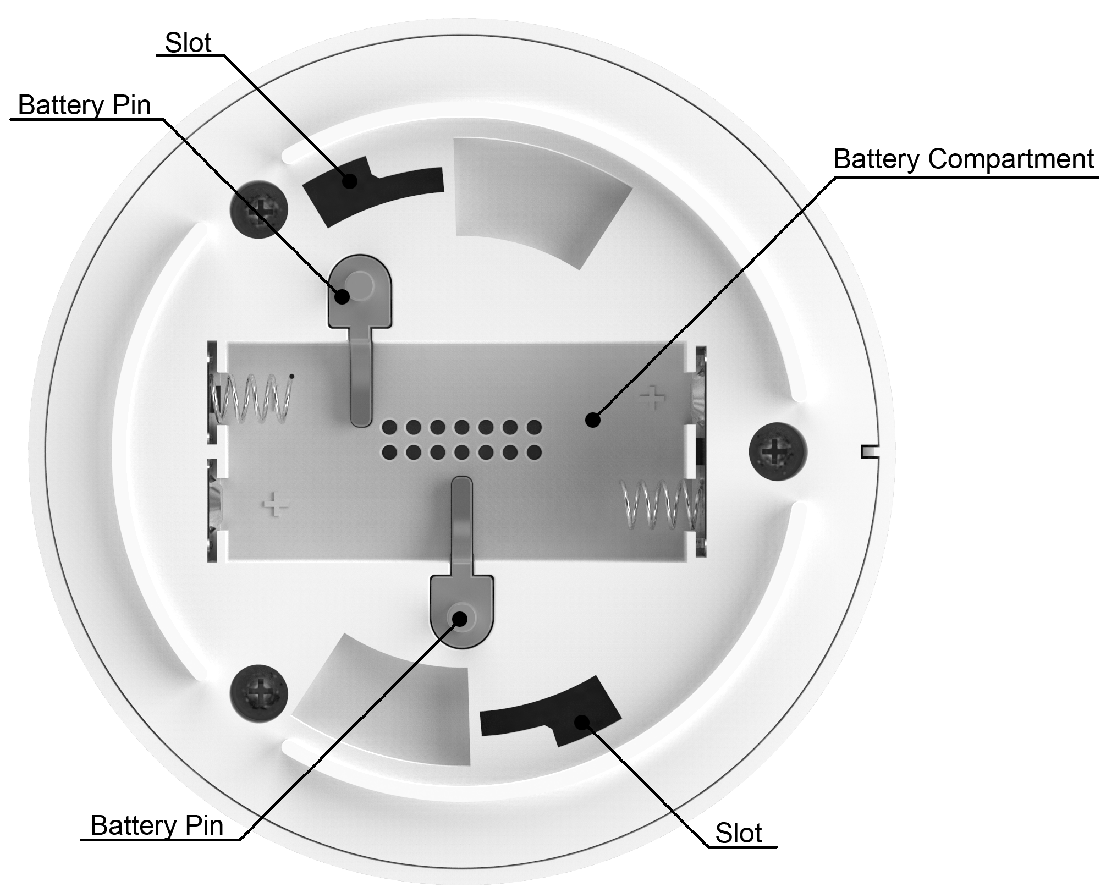

5.1 Functioneel diagram (figuur 2)
Figuur 2
5.2 Installatie-instructies

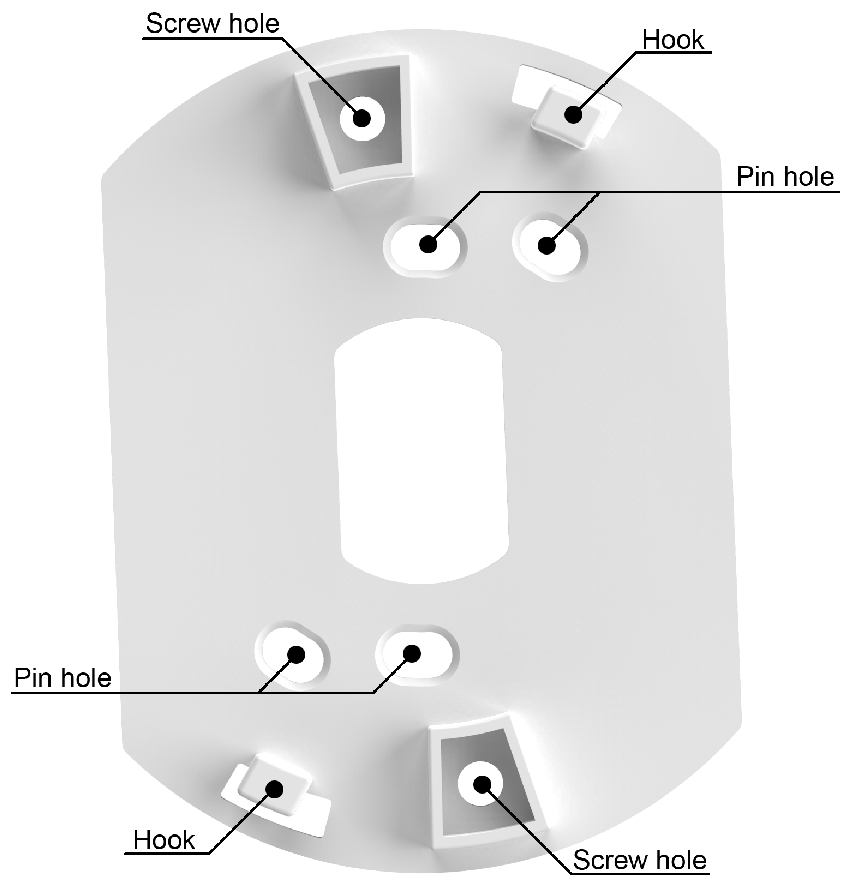

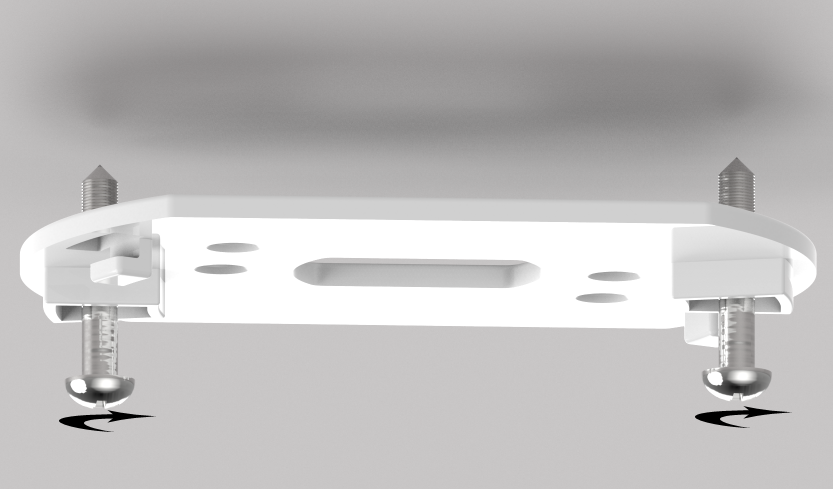

een. Houd de montageplaat tegen de geselecteerde installatiepositie op het plafond en markeer het midden van twee schroefgaten met een potlood. Boor gaten door de potloodmarkeringen en gebruik de bijgevoegde schroeven en ankers om de montageplaat te bevestigen.

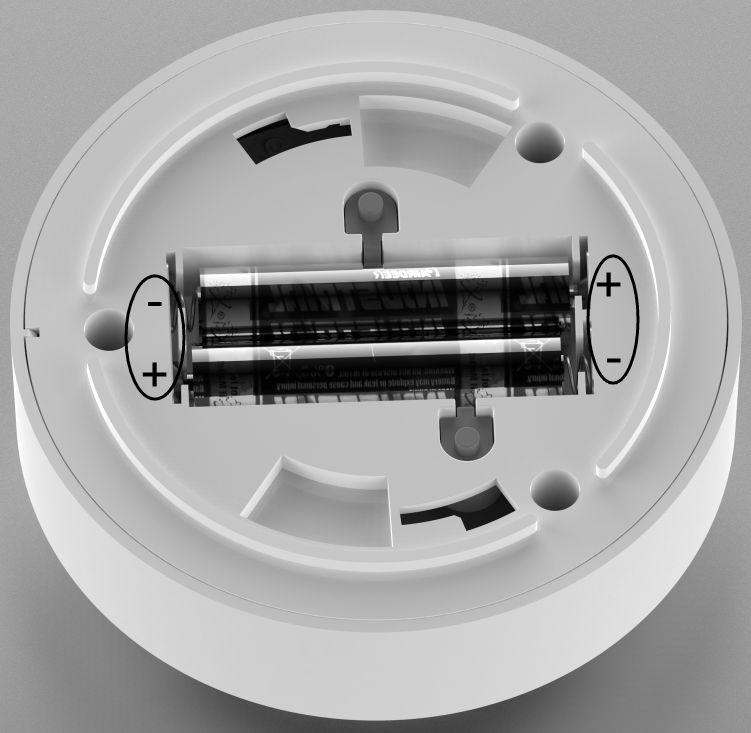

b. Installeer de batterijen volgens Figuur 3, en zorg ervoor dat de polariteit overeenkomt met de markeringen.
c. Steek de haken van de montageplaat naar de sleuven van het alarm. Draai het alarm met de klok mee totdat deze op zijn plaats klikt. (Zie figuur 3)
d. U kunt het alarm naar een nieuwe locatie verplaatsen door het alarm tegen de klok in te draaien en vervolgens de schroeven te verwijderen en de instructies in 5.2A tot 5.2C op de nieuwe locatie te herhalen.
figuur 3
5.3 Batterij vervangen
Wanneer waarschuwing met een lage batterij wordt gedaan (zie Sectie 6. Functie), vervang de batterijen onmiddellijk.

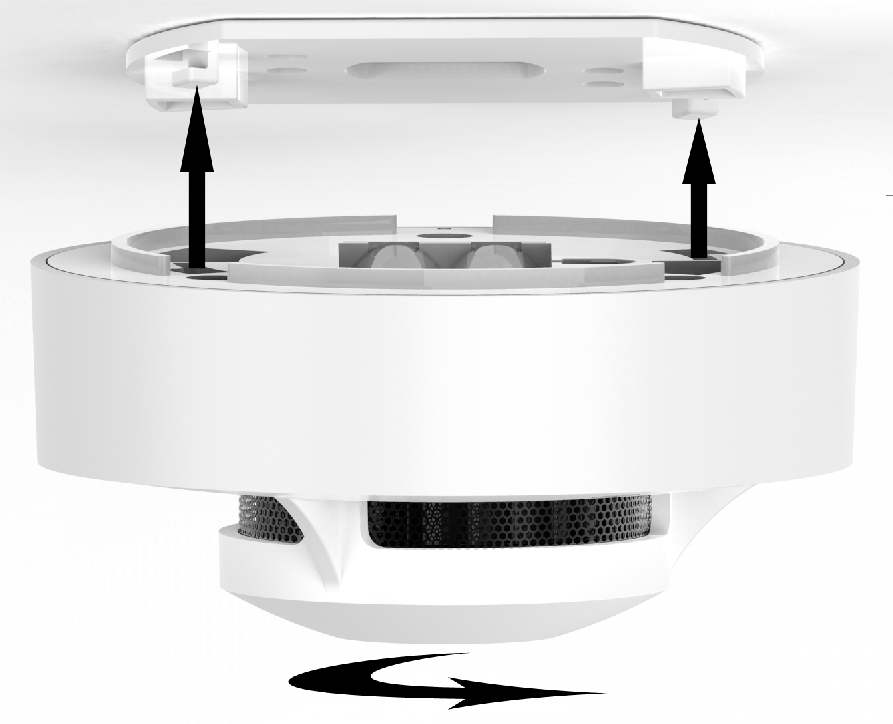

Draai het alarm tegen de klok in en verwijder deze van de montageplaat. Neem de batterijen eruit.
Gebruik batterijtype: LR03 / AAA.
Installeer de nieuwe batterijen volgens 5.2b tot 5.2C.
Wanneer de batterijen worden vervangen, test u de werking van het alarm door op de testknop te drukken. Als pieptonen worden gemaakt, betekent dit dat het product correct werkt.
5.4 Aanbevolen locaties voor rookalarmen en locaties om te voorkomen
een. Aanbevolen locaties voor rookalarmen
Installeer ten minste één rookalarm in elke slaapkamer.
Als u het rookalarm in een doorgang installeert waarvan de breedte minder dan 3M is, installeer deze dan in het midden en installeer deze elke 12m één eenheid.
Minstens 1,5 m van fluorescentielamp of neonlamp. (In geval van elektronische interferentie).
Minstens 3m van de badkamer.
Minstens 6m van de keuken of fornuis.
Minstens 30 cm van de lampen.
Zoek het rookalarm in het midden van de kamer. Als je het niet kunt, installeer het dan minstens 1 m van de muur.

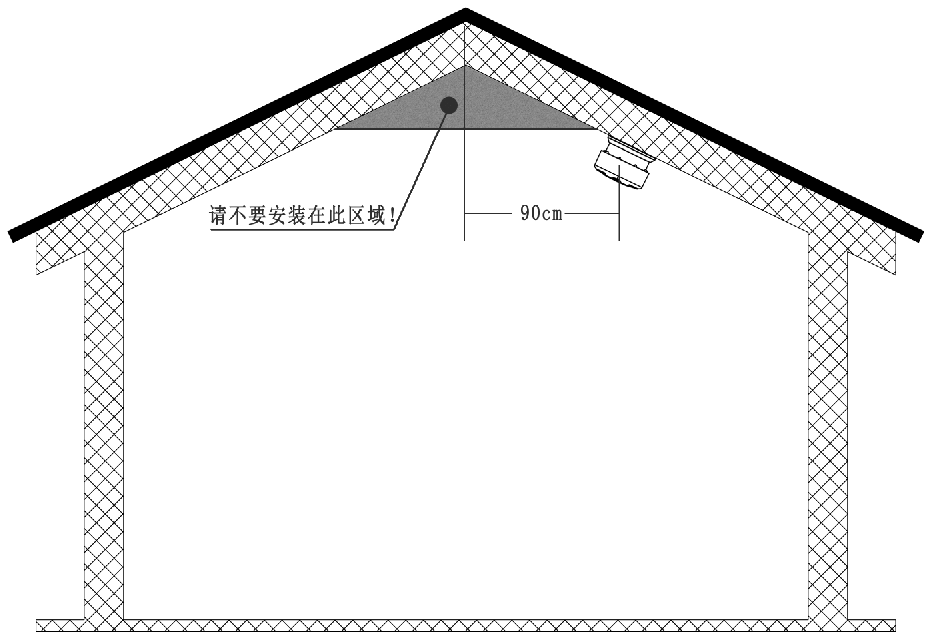

Als u het rookalarm op het hellende of piekplafond installeert, is de installatiepositie ten minste 90 cm van het hoogste punt.
b. Locaties om te vermijden
In de garage. Producten van verbranding zijn aanwezig wanneer u begint met uw auto.
In de buurt van verse luchtopeningen, fans, airconditioner of andere opvlammende gebieden.
In stoffige gebieden. Stofdeeltjes kunnen overlastalarm veroorzaken of niet alarmeren. Het insectenscherm kan slechts een deel van de insecten of stof belemmeren.
Gebieden waar metaalschild met een RF-signaal blokkeren.
In een gebied waar de temperatuur van minder dan 0 ℃ kan vallen of boven de 40 ℃ stijgt.
In vochtige gebieden. Badkamer. Keuken.
6. Functie
A. Leren onderling verbinden
Note1: alle rookmelders van dit model hebben draadloze interconnectiefunctie. Het vereist ten minste twee rookmelders. Binnen effectief interlink-bereik kunnen 100 eenheden onderling verbonden zijn. We raden u aan om de bediening van interconnectie in te vullen voordat u het product op het plafond installeert, om uw operatie efficiënter te maken.
OPMERKING2: Het interlink-bereik van dit product is ≥100m (vrij veld). Maar aangezien verschillende constructie een ander effect op de transmissieafstand zal hebben, als er product is dat niet onderling verbonden kan worden, past u de installatiepositie van het product aan.
1. Bevestig alle producten die moeten worden onderling verbonden met de montageplaten en draai de klok in. Dan gaan deze eenheden de standby-toestand in. Maar ze zijn nu niet met elkaar verbonden.
2. Kies één product als host en dubbele druk op de knop Learn. De indicator voor draadloze signaal (naast de knop Learn) is groen.
3. Kies andere producten om met elkaar te verbinden. Druk op de knop Leer van elke eenheid en de indicator voor draadloze signaal is rood. Dat betekent dat de code van deze eenheden onmiddellijk naar de host wordt verzonden.
4. Druk op de testknop van de host en het zal piepjes maken. Als andere onderling verbonden eenheden codesignaal ontvangen, wordt de draadloze signaalindicator (groene LED) naast de knop Leren) knipperen en worden pieptonen. Dan is het leren van interconnectie voltooid.
5. Wanneer alle bewerkingen zijn voltooid, zullen de eenheden de stand-by-toestand 1 minuut later invoeren. Of u kunt op de leerknop van elke eenheid drukken om de indicator Draadloze signaal uit te voeren.
6. Als u de interconnectie van bepaalde eenheid wilt annuleren, houdt u de knop Leer gedurende minimaal 3 seconden ingedrukt totdat de draadloze signaalindicator snel knippert.
B. Bedrijfsmodus
Test
Druk op de testknop en het product gaat in de alarmmodus. Het maakt piepjes die luider zijn dan 86dB. De alarmindicator (rood) knippert.
Standby-toestand
In standby-toestand detecteert het rookalarm elke 10 seconden. De alarmindicator knippert elke 344 seconden om aan te geven dat het rook-alarm correct werkt. Wanneer het de verbrandingsproducten zelt, klinkt het alarm. En de alarmindicator (rood) knippert tegelijkertijd, totdat de lucht duidelijk is.
Stilte-modus
Wanneer het in alarmconditie is, drukt u op de knop Test / Hush en het product zal de stilte-modus invoeren. De alarmindicator knippert elke 9 seconden en er zal geen hoorbaar geluid worden gehoord, tenzij rook dichter wordt. Dat duurt ongeveer 9 minuten. Door de Test / Hush-knop gedurende enkele seconden ingedrukt te houden, eindigt de stilte-modus.
Lage batterijwaarschuwing
Wanneer de batterijspanning te laag is, maakt het product elke 43 seconden korte piepjes om de gebruiker te waarschuwen, totdat de batterijspanning voldoet aan de werkspanning van het rookalarm.
Alarmgeschiedenis
Wanneer de alarmindicator (groen) 3 keer per 43 seconden knippert, betekent dit dat alarm is gemaakt. Controleer of er brandrisico is in het detecteren van gebied. Deze indicatie zal 24 uur later eindigen.
Rookkamer Degeneratie WAARSCHUWING
De werkomgeving en de tijd zullen de degeneratie van de rookkamer veroorzaken. Wanneer het product elke 43 seconden 3 korte pieptonen maakt, geeft het een einde-of-unit-life aan. Je moet het rookalarm vervangen door een nieuwe.
7. Onderhoud
7.1 Test het rookalarm per week door op de toets testen.
7.2 Reinig het rookalarm elke week met een droge doek. Gebruik nooit water, reinigingsmiddelen of oplosmiddelen om schoon te maken, omdat ze het apparaat kunnen beschadigen. Voorkomen dat het vreemd lichaam het apparaat binnenkomt.
7.3 Als het rook-alarm niet goed werkt, demonteer het apparaat niet zelf. Zoek de service van de professionals.
7.4 Wanneer de waarschuwing van het einde van de levensduur is, gebruikt u het product niet meer. Vervang het met een nieuwe.
8. Punten voor verlaten producten
8.1 Het verpakkingsmateriaal is verlengbaar, dus doe alsjeblieft je best om het te recyclen.
8.2 De batterijen en afval elektrische apparaten die zijn gebruikt, kunnen niet worden verlaten met normaal huisvuilnis.
