KD-122LC rookmelder
Handleiding
Document Referentie:Qsp0701-A-122L3-401
Versie:A / 0
Schrijver:LIU XUEYONG DATUM: 2019.02.18
Auditor:FANG YONGDA Datum: 2019.02.18
Goedgekeurd door:Lange Xinlin Datum: 2019.02.18
1. KORTE INLEIDING
KD-122LC Wireless Interconnectable Rook-alarm is een foto-elektrisch rookalarm met een laag stroomverbruik. Intern precieze analoge schakeling en digitaal circuit maken de detectie-werk stabieler en betrouwbaarder. Het heeft een interconnectiefunctie met behulp van radiofrequentielink, wat betekent wanneer een eenheid alarm maakt, andere onderling verbonden eenheden binnen het interlink-bereik zal tegelijkertijd alarmeren. Dit product heeft een klein volume en de ingebouwde batterij met grote capaciteit kan een levensduur van 10 jaar bieden.
2. Productkenmerken
Foto-elektrische rookdetectie
Betrouwbare prestaties en minder hinderlijke alarmen
Nauwkeurig analoog schakeling en digitaal circuit
Laag energieverbruik
Kleine maat
Ingebouwde radiofrequentielinkmodule
Levensduur van 10 jaar
3. Technische parameters
technische parameters | Rookdetectie | |||
Spanning | DC3V (ingebouwde CP605050) | |||
Lage batterijwaarschuwing | 2.2V | |||
Actueel | Alarmstroom | Ruststroom | ||
≤120mA | ≤2ua | |||
Status display | Standby-toestand | LED (rood) knippert eenmaal ongeveer elke 344 seconden, geen alarmgeluid | ||
Alarmconditie of test | LED (rood) knippert en continu alarm wordt gegeven. | |||
Stilte-modus | LED (rood) knippert elke 9 seconden, geen alarmgeluid, stopt automatisch de stilte-modus ongeveer 8.6 minuten later. | |||
Interconnectie | LED (groen) Stabiel zijn op betekent dat het product klaar is om gegevens van andere eenheden te ontvangen om met elkaar te verbinden. LED (groen) Knippert snel betekent dat gegevens zijn ontvangen. | |||
Einde van het leven | Na inschakelen en werken gedurende 10 jaar, wordt de waarschuwing van het einde van de levensduur gemaakt. De zoemer piept 3 keer per 43 seconden. | |||
Lage batterijwaarschuwing | LED (rood) knippert elke 344 seconden, piept ongeveer elke 43 seconden. | |||
Alarmloudness | ≥85DB / 3M | |||
Werktemperatuur | -10 ℃ ~ + 50 ℃ | |||
Luchtvochtigheid | ≤95% RH (geen condensatie) | |||
Draadloze interconnectie | Radiofrequentie | 868.3MHz | ||
Interlink-bereik | ≥100m (gratis veld) | |||

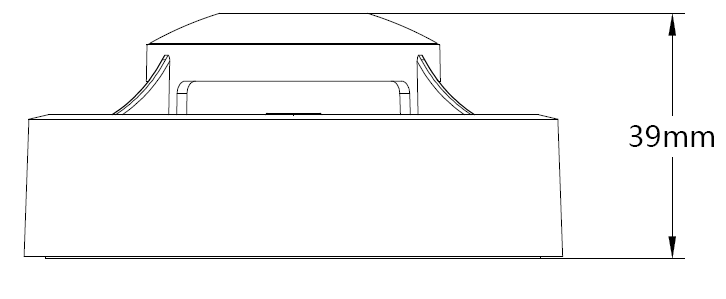

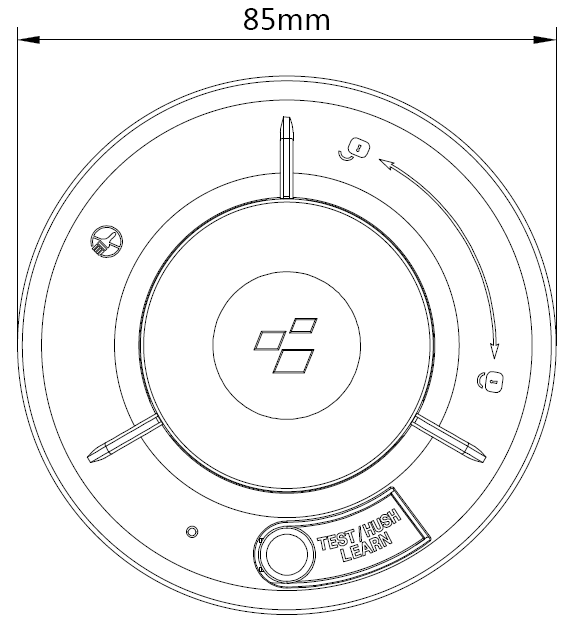

4. Uiterlijk en afmetingen (figuur 1)
Figuur 1
5. Installatie

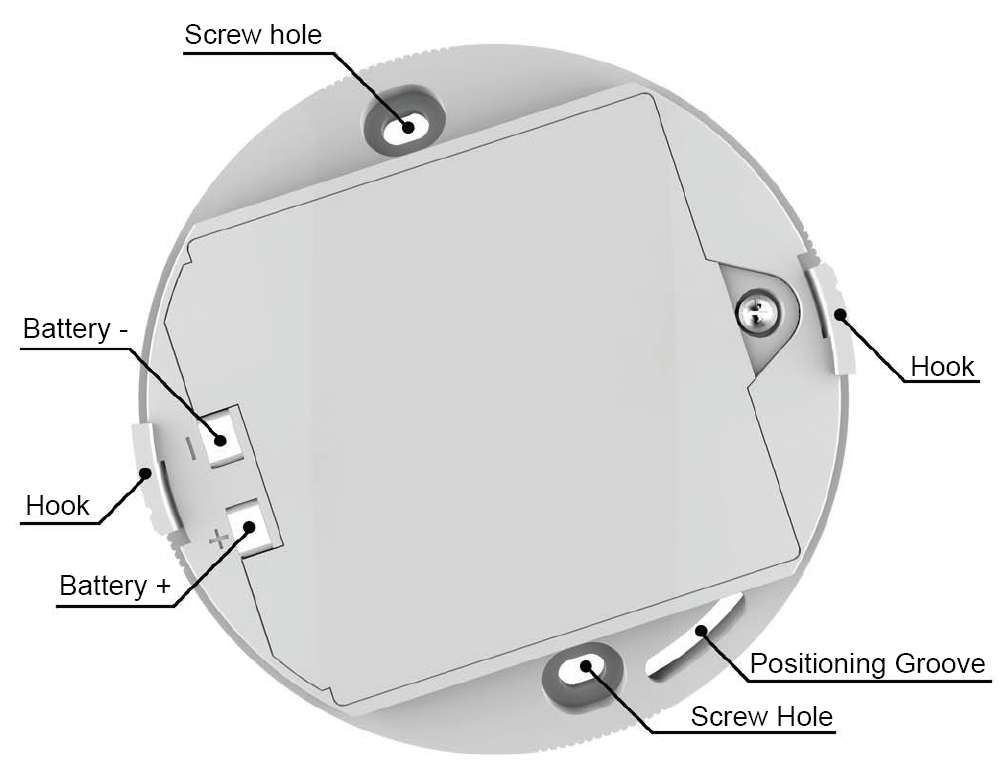

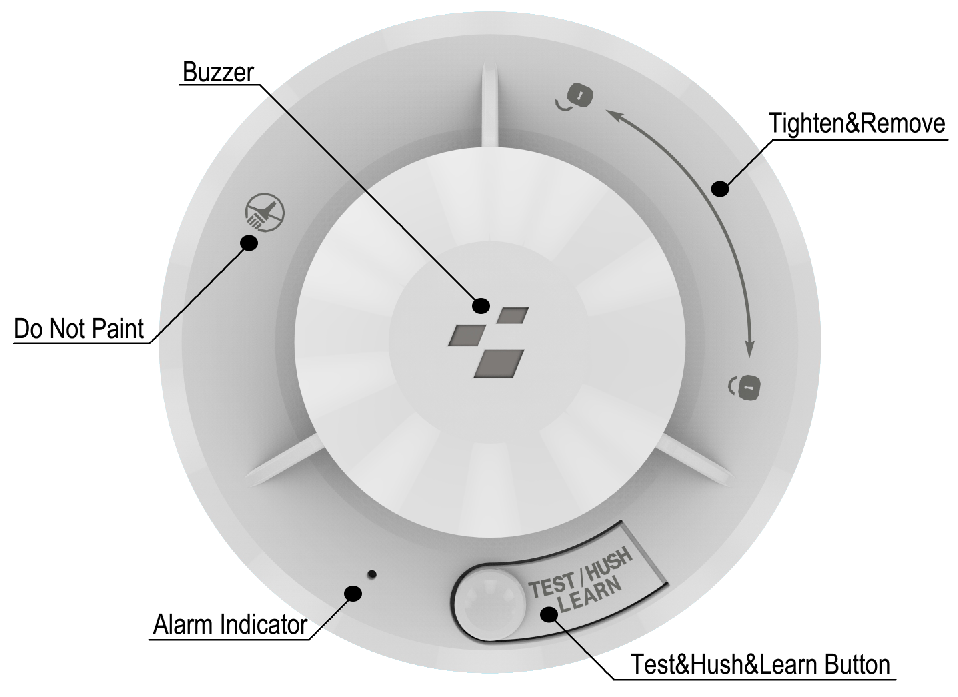

5.1 Functioneel diagram (figuur 2)
Figuur 2
5.2 Installatie-instructies
een. Houd de montageplaat tegen de geselecteerde installatiepositie op het plafond en markeer het midden van twee schroefgaten met een potlood. Boor gaten door de potloodmarkeringen en gebruik de bijgevoegde schroeven en ankers om de montageplaat te bevestigen.

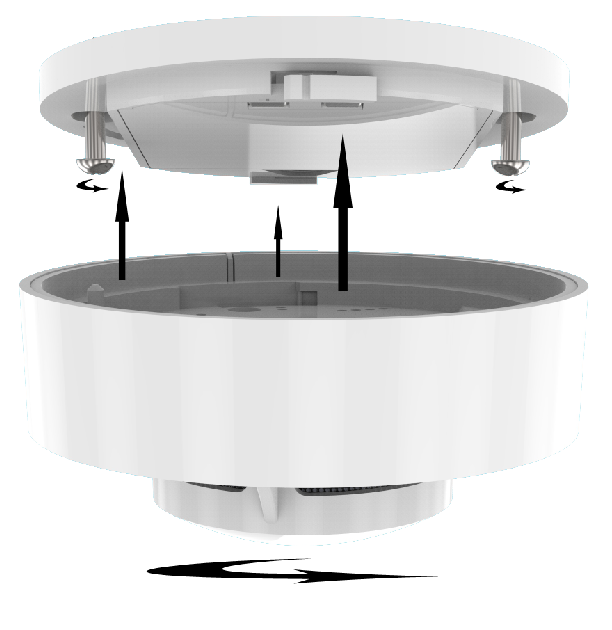

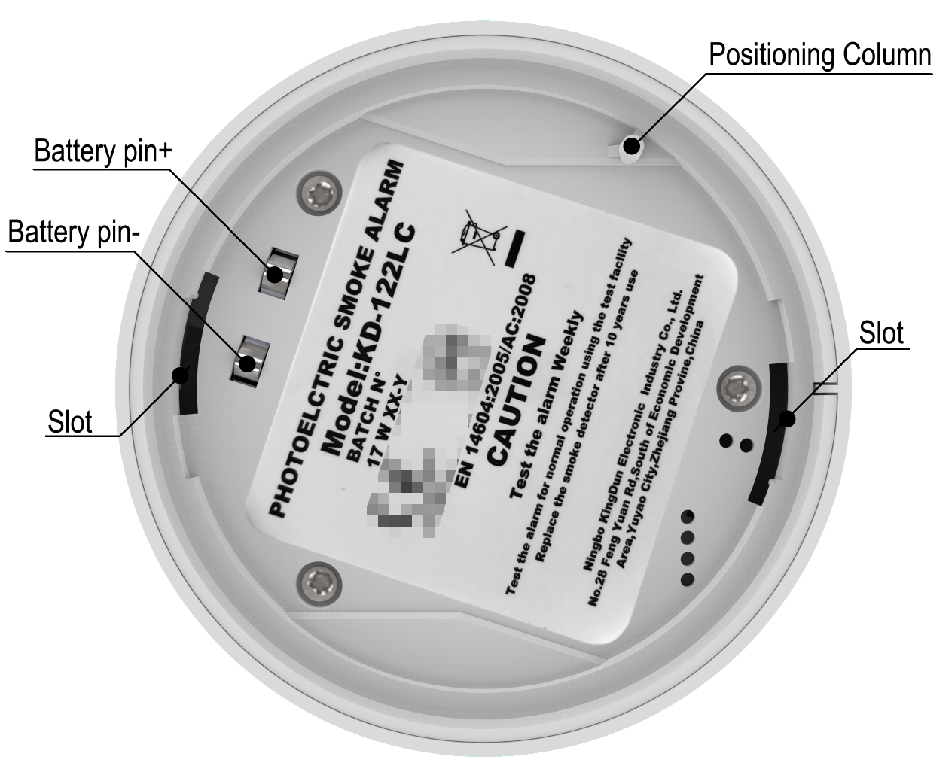

b. Steek de haken van de montageplaat naar de sleuven van het alarm, de positioneringskolom moet ook uitlijnen met de positioneringsgroef. Draai het alarm met de klok mee totdat deze op zijn plaats klikt. (Zie figuur 3)
figuur 3
Opmerking: als u het alarm niet kunt roteren na het insecten van de haken in de sleuven, controleer dan of de kolom positioneringskolom met de positioneringsgroef is uitgelijnd.
5.3 Aanbevolen locaties voor rookalarmen en locaties om te voorkomen
een. Aanbevolen locaties voor rookalarmen
Installeer ten minste één rookalarm in elke slaapkamer.
Als u het rookalarm in een doorgang installeert waarvan de breedte minder dan 3M is, installeer deze dan in het midden en installeer deze elke 12m één eenheid.
Minstens 1,5 m van fluorescentielamp of neonlamp. (In geval van elektronische interferentie).
Minstens 3m van de badkamer.
Minstens 6m van de keuken of fornuis.
Minstens 30 cm van de lampen.
Zoek het rookalarm in het midden van de kamer. Als je het niet kunt, installeer het dan minstens 1 m van de muur.

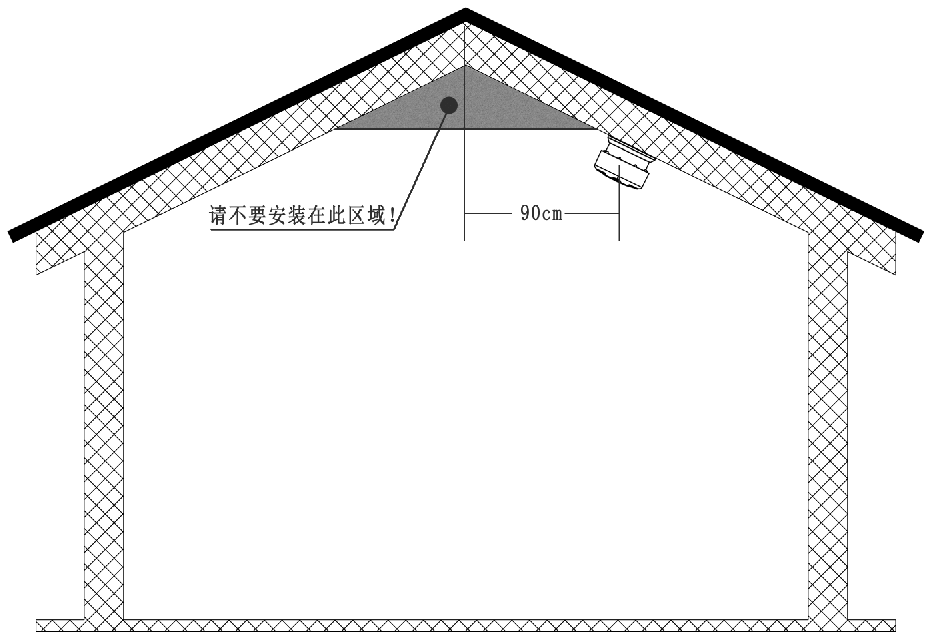

Als u het rookalarm op het hellende of piekplafond installeert, is de installatiepositie ten minste 90 cm van het hoogste punt.
b. Locaties om te vermijden
In de garage. Producten van verbranding zijn aanwezig wanneer u begint met uw auto.
In de buurt van verse luchtopeningen, fans, airconditioner of andere opvlammende gebieden.
In stoffige gebieden. Stofdeeltjes kunnen overlastalarm veroorzaken of niet alarmeren. Het insectenscherm kan slechts een deel van de insecten of stof belemmeren.
In een gebied waar de temperatuur van minder dan 0 ℃ kan vallen of boven de 40 ℃ stijgt.
In vochtige gebieden. Badkamer. Keuken.
Gebieden waar metaalschild met een RF-signaal blokkeren.
6. Functie
A. Bedrijfsmodus
Test
Houd de testknop ingedrukt en het product zal de alarmmodus invoeren. Het maakt piepjes die luider zijn dan 86dB. De alarmindicator (rood) knippert.
Standby-toestand
In standby-toestand detecteert het rookalarm elke 10 seconden. De alarmindicator knippert elke 344 seconden om aan te geven dat het rook-alarm correct werkt. Wanneer het de verbrandingsproducten zelt, klinkt het alarm. En de alarmindicator (rood) knippert tegelijkertijd, totdat de lucht duidelijk is.
Stilte-modus
Wanneer het in alarmconditie of stand-by-voorwaarde is, houdt u de testknop ingedrukt en het alarm voert de stilte-modus in. De alarmindicator (rood) knippert elke 9 seconden en er zal geen hoorbaar geluid worden gehoord. Dat duurt ongeveer 8.6 minuten. Door de Test / Hush-knop gedurende enkele seconden ingedrukt te houden, eindigt de stilte-modus.
Lage batterijwaarschuwing
Wanneer de batterijspanning te laag is, maakt het product elke 43 seconden korte piepjes om de gebruiker te waarschuwen, totdat de batterijspanning voldoet aan de werkspanning van het rookalarm.
Rookkamer Degeneratie WAARSCHUWING
De werkomgeving en de tijd zullen de degeneratie van de rookkamer veroorzaken. Wanneer het product elke 43 seconden 3 korte pieptonen maakt, geeft het een einde-of-unit-life aan. Je moet het rookalarm vervangen door een nieuwe.
B. LEREN ONDERCONNECT
Note1: alle rookmelders van dit model hebben draadloze interconnectiefunctie. Het vereist ten minste twee rookmelders. Binnen effectief interlink-bereik kunnen 100 eenheden onderling verbonden zijn. We raden u aan om de bediening van interconnectie in te vullen voordat u het product op het plafond installeert, om uw operatie efficiënter te maken.
OPMERKING2: Het interlink-bereik van dit product is ≥100m (vrij veld). Maar aangezien verschillende constructie een ander effect op de transmissieafstand zal hebben, als er product is dat niet onderling verbonden kan worden, past u de installatiepositie van het product aan.
Bevestig alle alarmen die moeten worden onderling verbonden met de montageplaat en draai de klok in. Vervolgens voert het rook-alarm standby-toestand in. Maar deze eenheden zijn nu niet met elkaar verbonden.
Kies één product als de host en dubbele druk op de testknop. De alarmindicator (groen) zal stabiel zijn, wat betekent dat het klaar is om gegevens van andere eenheden te ontvangen als extensies die onderling verbonden moeten zijn.
Kies een ander product om met elkaar verbonden te zijn, dubbele druk op de testknop. De alarmindicatoren (groen) van zowel de host als de extensie knipperen snel meerdere keren, wat betekent dat ze met succes met elkaar verbonden zijn. U kunt deze bewerking herhalen om meer eenheden te verbinden. Een minuut later zal de alarmindicator (groen) van de host uit zijn, dat betekent dat het apparaat de normale stand-by-toestand binnengaat.
In het onderling verbonden systeem, wanneer een eenheid rookt, knippert de alarmindicator (rood) van dit apparaat met pieptonen. De alarmindicatoren (groen) van de resterende onderling verbonden eenheden knippert met pieptonen.
C. Annuleer interconnectie
Als u de interconnectiefunctie van bepaalde eenheid wilt annuleren, dubbelt u dubbele druk op de toets Test. Maar laat de knop niet voor de tweede keer los, houd deze ongeveer 5 seconden vast totdat de alarmindicator (groen) snel meerdere keren knippert. Dat betekent dat u de interconnectie met succes hebt geannuleerd.
7. Onderhoud
7.1 Test het rookalarm per week door op de toets testen.
7.2 Reinig het rookalarm elke week met een droge doek. Gebruik nooit water, reinigingsmiddelen of oplosmiddelen om schoon te maken, omdat ze het apparaat kunnen beschadigen. Voorkomen dat het vreemd lichaam het apparaat binnenkomt.
7.3 Als het rook-alarm niet goed werkt, demonteer het apparaat niet zelf. Zoek de service van de professionals.
8. Punten voor verlaten producten
8.1 Het verpakkingsmateriaal is verlengbaar, dus doe alsjeblieft je best om het te recyclen.
8.2 Zoals dit product is ingebouwde niet-vervangbare batterij, kan dit apparaat niet worden verlaten met normaal huisvuilnis.
